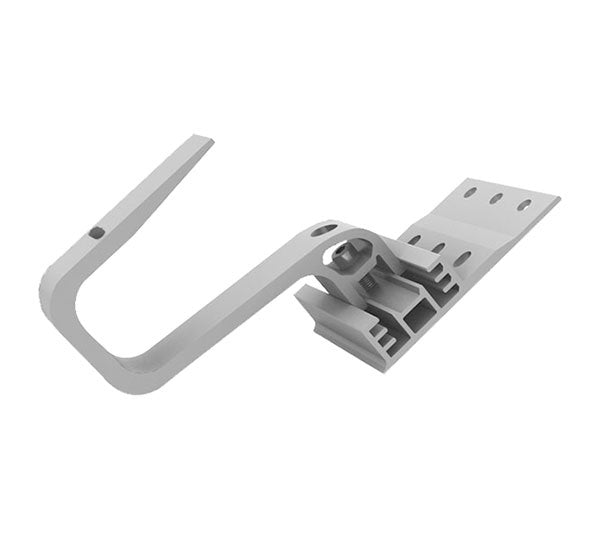

K2 Systems Dachhaken SingleHook 3S für Ziegeldach

Dachhaken mit 3-facher Höheneinstellung in der Grundplatte (40,47,54 mm). Für schmale Sparren ab 36 mm. Mit vormontiertem Climber 36/48 und Zylinderkopfschraube. Zur Befestigung der K2 SingleRail und CrossRail Montageschiene.

Breite Grundplatte: 100 mm
Höhe unter Ausleger: 40/47/54 mm
Höhe Ausleger: 56 mm
Gesamthöhe: 123/130/137 mm
Tiefe Ausleger: 83 mm

Dieses K2-Systems Produkt können wir für Sie nur ab einem Mindestbestellwert von 500 Euro netto (Summe aller K2 Produkte) ordern. K2 Systems-Bestellungen mit kleinerem Warenwert müssen wir leider stornieren.

SingleRail System

Das Montagesystem "SingleRail" für PV-Anlagen ist für Eindeckungen mit Pfannenziegeln (Ziegeldächer) geeignet. Die Dachanbindung erfolgt über Dachhaken (SingleHook 3S - separat erhältlich). Diese sind dreifach in der Höhe und seitlich in der Grundplatte verstellbar sowie auch auf schmalen Sparren einsetzbar.

Hier sind die Vorteile des SingleRail Montagesystems:

• Schnell und preisgünstig mit direkter seitlicher Anbindung an die Schiene. Es werden keine Zusatzbauteile benötigt. Die Höhe kann individuell justiert werden.
• Sichere Rastmontage ohne Verschraubung an der Grundplatte.
• Die starke Kombination mit den SingleHook Dachhaken kann bei den meisten Schnee- und Windlasten eingesetzt werden.

K2 Base: Planen Sie Ihr Montagesystem online

Mit der kostenlosen Online-Software K2 Base können Sie Ihr Montagesystem bequem online planen. Die Software ist stets aktuell und plattformunabhängig über Ihren Internet-Browser nutzbar.

Die Planungsgrundlage sind Satellitenbilder von Google Maps. Zudem stehen Ihnen grafische Zeichenwerkzeuge für Dächer und Modulfelder sowie eine genaue Lasten- und Ballastplanung zur Verfügung. Am Ende erhalten Sie einen Projektplan als PDF, der unter anderem die Projektdaten, den Montageplan, die Artikelliste und den statischen Nachweis enthält.

Sie können als unser Kunde bei "Firma" einfach "inutec solarcenter" bei der Base-Anmeldung eintragen.

Downloads - K2 Systems Montagesystem Ziegeldach

Datenblatt - SingleRail System (PDF, 443 KB)

Montageanleitung - SingleHook System (PDF, 2,2 MB)
